Il rilievo fotogrammetrico di edifici effettuato con un drone segue una procedura simile a quella del rilievo di aree più ampie, ma con alcune peculiarità dedicate alla cattura della geometria e delle caratteristiche degli edifici. Ecco come funziona:
1. Pianificazione del volo: Si inizia definendo l’area da rilevare, che può includere un singolo edificio o un complesso di edifici. Si pianificano i parametri di volo, come l’altitudine e le traiettorie, assicurando che ci sia una sovrapposizione sufficiente delle immagini (70-80%) per garantire una buona qualità nella ricostruzione 3D.
2. Acquisizione delle immagini: Durante il volo, il drone scatta una serie di foto ad alta risoluzione dell’edificio, coprendo ogni angolo e parte della struttura. Il drone può essere controllato manualmente per riprendere dettagli specifici o utilizzare modalità di volo automatizzate per catturare immagini sistematiche.
3. Utilizzo di punti di riferimento e marcatori: Per aumentare la precisione della ricostruzione, è utile utilizzare punti di riferimento (GCP – Ground Control Points) distribuiti attorno all’area di interesse, i quali possono essere misurati con strumenti tradizionali. Questo aiuta a correggere eventuali distorsioni e aumentare l’accuratezza metrica del modello finale.
4. Elaborazione delle immagini: Le immagini scattate vengono caricate in un software di fotogrammetria specializzato. Il software analizza le immagini sovrapposte per identificare punti comuni e generare una nuvola di punti 3D rappresentante l’edificio.

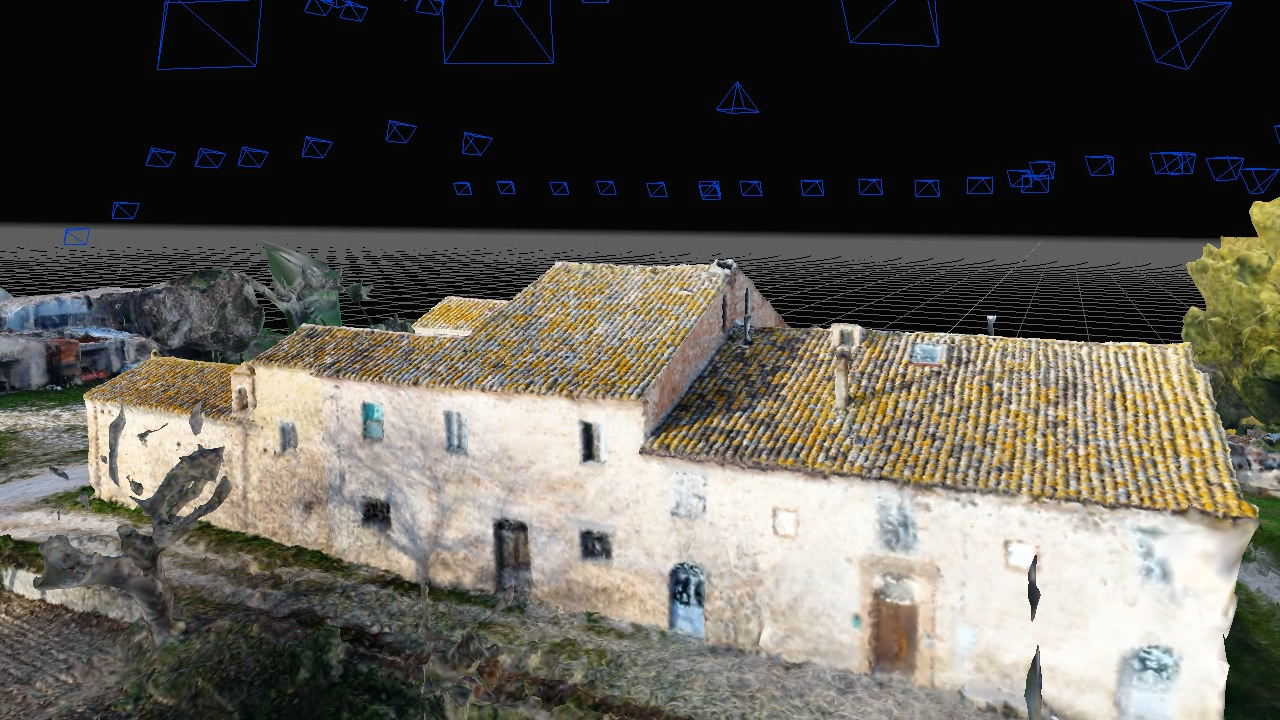

5. Creazione del modello 3D: Dalla nuvola di punti, il software genera una mesh 3D che rappresenta la superficie dell’edificio e crea ortofoto, prospetti e sezioni. Questi modelli possono includere dettagli architettonici e strutturali, permettendo una rappresentazione dettagliata dell’edificio.
6. Analisi e utilizzo dei risultati: I risultati del rilievo possono essere utilizzati in vari ambiti, come la pianificazione urbanistica, la manutenzione degli edifici, la gestione patrimoniale, la documentazione storica e la progettazione architettonica. È anche utile per la valutazione dei danni dopo eventi naturali o per la ristrutturazione.
In sintesi, il rilievo fotogrammetrico di edifici con droni fornisce dati dettagliati e accurati in modo rapido ed efficiente, consentendo una vasta gamma di applicazioni pratiche.
